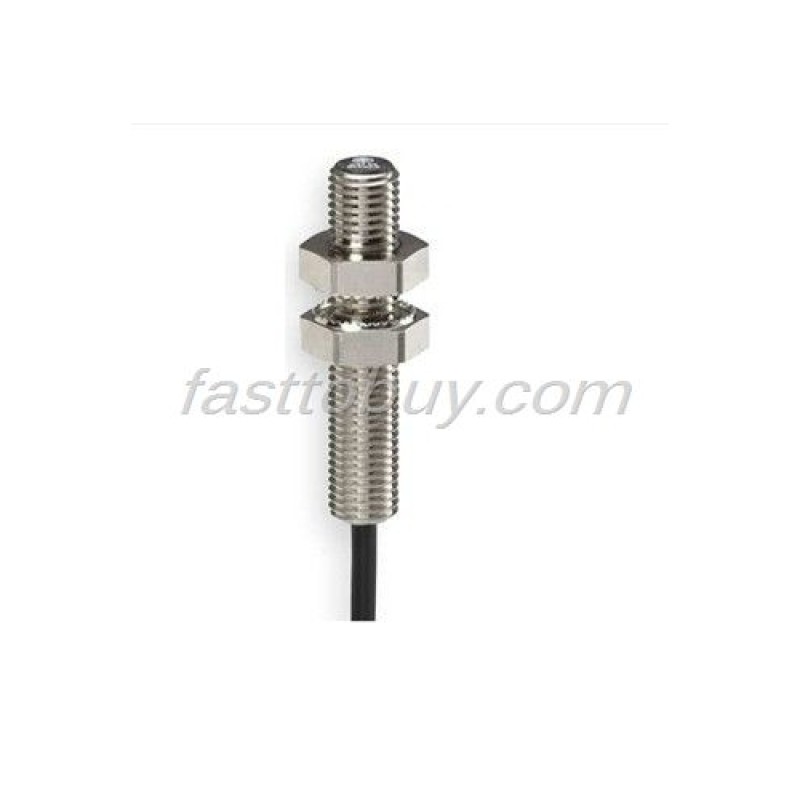

XS608B1AL2 Schneider Proximity Sensor NEW

Range of product

OsiSense XS

Series name

General purpose

Sensor type

Inductive proximity sensor

Product specific application

-

Sensor name

XS6

Sensor design

Cylindrical M8

Size

50 mm

Body type

Fixed

Material

Stainless steel

Type of output signal

Discrete

Wiring technique

3-wire

[Sd] sensing range

> 0...2,5 mm

[Sn] nominal sensing distance

2,5 mm

Discrete output function

1 NO

Discrete output type

NPN

Electrical connection

Cable

Cable length

2 m

[Us] rated supply voltage

12...48 V DC  reverse polarity protection

IP degree of protection

IP67  IEC 60529

Complementary

ISO thread

M8 x 1

Detection face

Frontal

Detector flush mounting acceptance

Flush mountable

Front material

PPS

Enclosure material

Stainless steel 303

Operating zone

0...2 mm

Differential travel

1...15% of Sr

Output circuit type

DC

Cable composition

3 x 0.11 mm²

Wire insulation material

PvR

Status LED

1 LED (yellow)  output state

Supply voltage limits

10...58 V DC

Switching capacity in mA

≤ 200 mA DC  overload and short-circuit protection

Switching frequency

<= 2500 Hz

Voltage drop

≤ 2 V , closed

Current consumption

≤ 10 mA (no-load)

Delay first up

≤ 10 ms

Delay response

≤ 0,2 ms

Delay recovery

≤ 0,2 ms

Marking

CE

Threaded length

42 mm

Length

50 mm

Product weight

0,035 kg

Environment

Product certifications

CSA

UL

Ambient air temperature for operation

-25...70 °C

Ambient air temperature for storage

-40...85 °C

Vibration resistance

25 gn , : +/- 2 mm (f = 10...55 Hz)  IEC 60068-2-6

Shock resistance

50 gn ( = 11 ms)  IEC 60068-2-27

RoHS EUR conformity date

4Q2009

RoHS EUR status

Will be compliant
