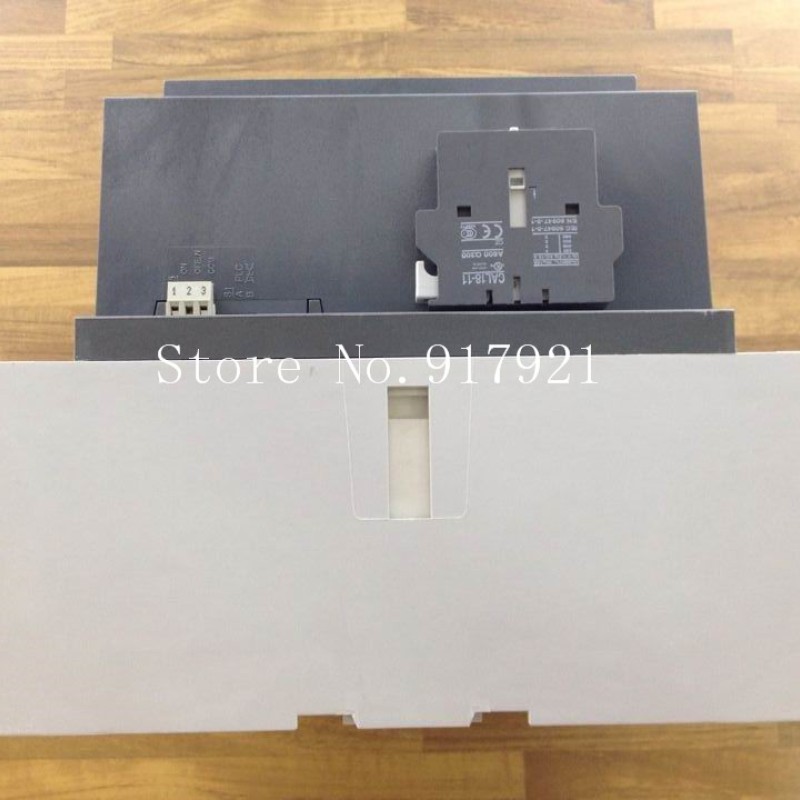

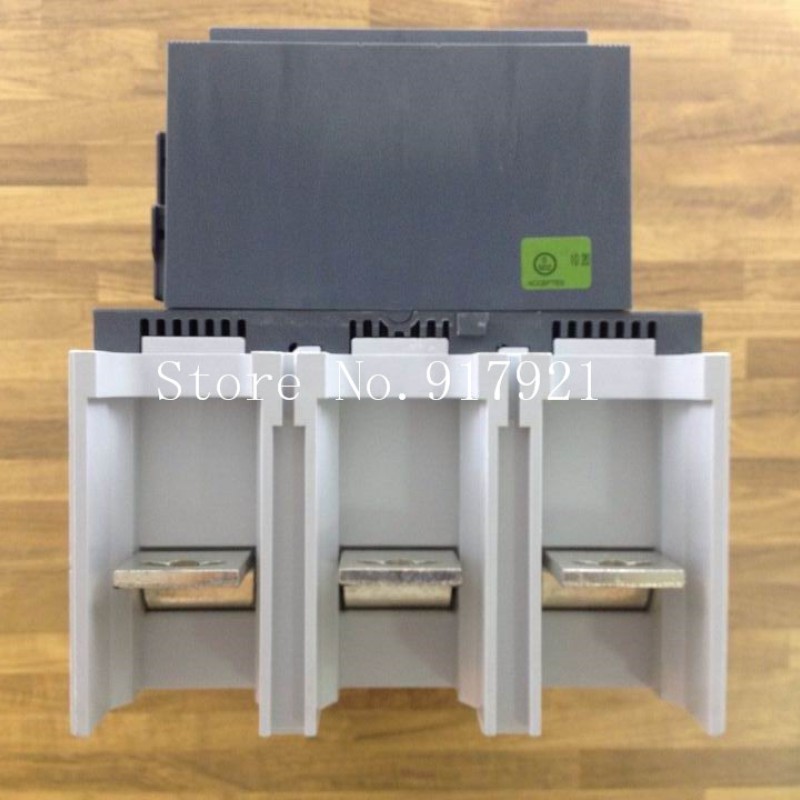

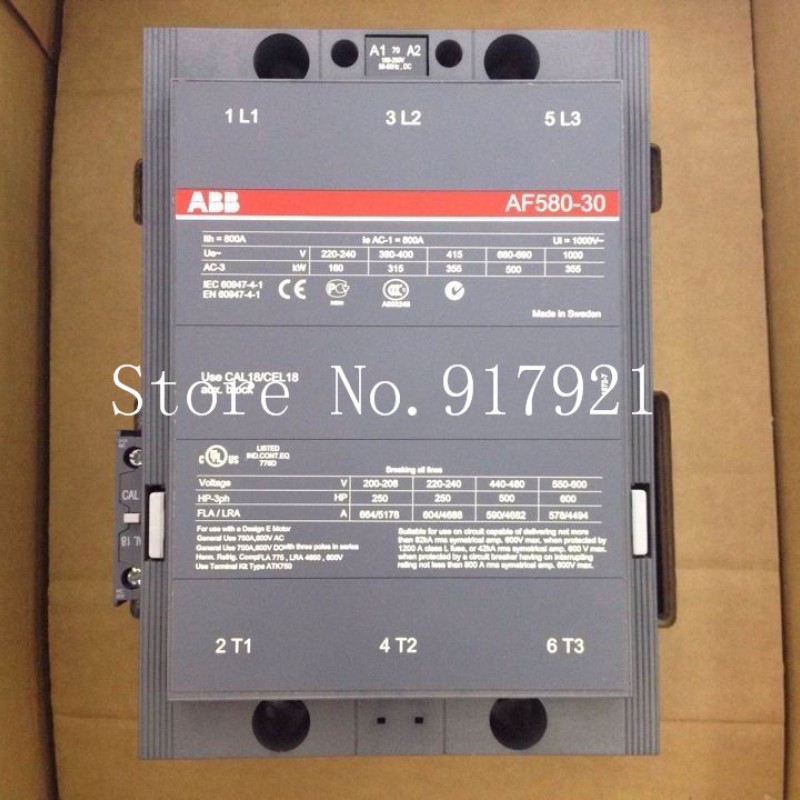

AF580-30-11 ABB Block Contactors AC220V New in box

Product Description:

The A-line contactor range has the same design from 9A to 1050A (AC3 duty) motor loads and is developed for a broad range of DC and other AC applications. This makes it easier to match your needs with fewer components. This product has benefited of the latest research in electrical design and component layout incorporating the most recent developments in safety aspects, materials and electronics. This range offers a total system concept. The A-Line together with ABB's fuse, fuse less short circuit protections, and electronic overload relays provide the basis for a new generation of apparatus designed to an ABB-Line system community..

Features:

General Information

Extended Product Type: AF580-30-11 100-250V 50/60Hz / 100-250V DC

Long Description: A 3-phase Contactor suitable for various applications such as Motor starting, Isolation, By-pass and Distribution application up to max 1000 V. Operated with wide control voltage range 100-250 V, AC/DC

Categories

Low Voltage Products and Systems

Control Products

Contactors

Block Contactors

Dimensions

Product Net Width: 210.0 mm

Product Net Depth: 242.0 mm

Product Net Height: 283.0 mm

Product Net Weight: 15.000 kg

Container Information

Package Level 1 Units: 1 piece

Package Level 1 Width: 280 mm

Package Level 1 Length: 380 mm

Package Level 1 Height: 300 mm

Package Level 1 Gross Weight: 15.86 kg

Environmental

Ambient Air Temperature:

Close to Contactor Fitted with Thermal O/L Relay (0.85 - 1.1 Uc) -25 ... +55 °C

Close to Contactor without Thermal O/L Relay (0.85 - 1.1 Uc) -25 ... +70 °C

Close to Contactor for Storage -40 ... +70 °C

Maximum Operating Altitude Permissible: 3000 m

RoHS Status: Following EU Directive 2002/95/EC August 18, 2005 and amendment

Technical

Rated Operational Power AC-3 (Pe):

(220 / 230 / 240V) 750 kW

(380 / 400V) 750 kW

(415V) 750 kW

(440V) 750 kW

(500V) 750 kW

(690V) 650 kW

Rated Operational Current AC-1 (Ie):

(690V) 40°C 800 A

(690V) 55°C 700 A

(690V) 70°C 580 A

Rated Control Circuit Voltage (Uc):

50 Hz 100 … 250 V

60 Hz 100 … 250 V

DC Operation 100 … 250 V

Certificates and Declarations (Document Number)

Declaration of Conformity - CE: 1SFA1-65

Environmental Information: 1SFC101005D0201

RoHS Information: 1SFC101055D0202

Classifications

E-nummer:  E3228356
