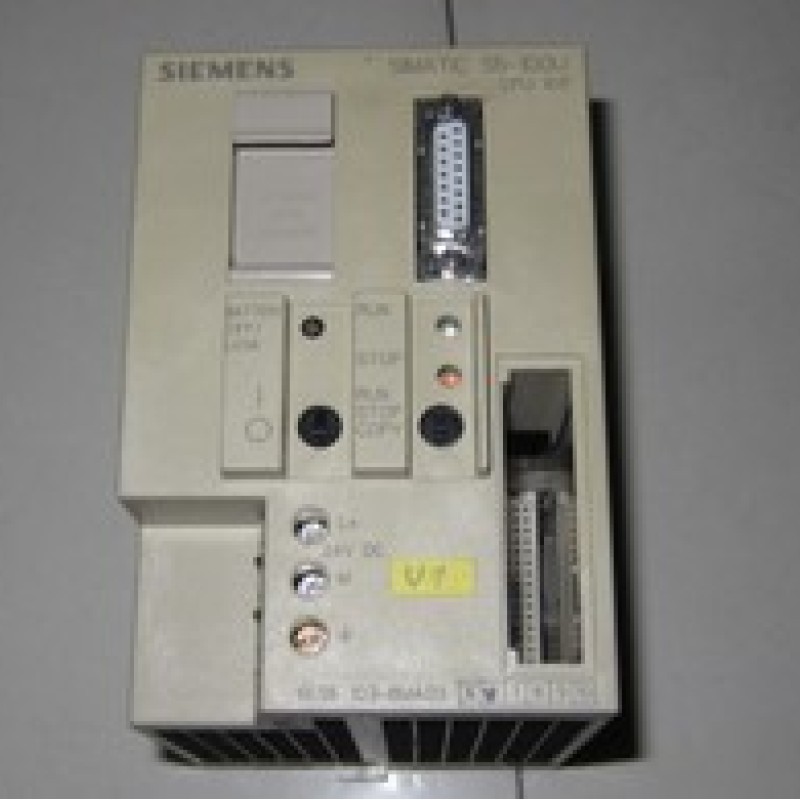

6ES5103-8MA01 SIEMENS PLC New

Climatic Environmental Conditions

 Temperature

 Operating

 -horizontal design

 0 to+60° C (32 to 140° F)

 -vertical design

 0 to+40° C (32 to 104° F)

 (Air-intake temperature, measured on the underside of the module)

 Nonoperating

 - 40 to +70° C

 (- 40 to +150° F)

 Temperature change

 -operating

 max. 10° C/h (50° F/h)

 -non operating

 max. 20° C/h (68° F/h)

 Relative humidity

 to DIN 40040 15 to 95% (indoors), noncondensing

 Atmospheric pressure

 -operating

 860 to 1060 hPa

 -non operating

 660 to 1060 hPa

 Pollutants

 -SO2

  0.5 ppm,

 (rel. humidity 60%, noncondensing)

 -H2S

  0.1 ppm,

 (rel. humidity 60%, noncondensing)

Mechanical Environmental Conditions

 Vibration*

 -tested to IEC 68-2-6

 10 to 57 Hz,

 Const. ampl. 0.075 mm

 57 to 150 Hz,

 Const. accel. 1 g

 Mode of vibration

 Frequency sweeps with a sweep rate of 1 octave/min

 Vibration period

 10 frequency sweeps per axis in each of the 3 axes vertical to each other

 Shock*

 -tested to IEC 68-2-27

 Type of shock

 Half sine

 Strength of shock

 15 g peak value, 11 ms  duration

 Direction of shock

 2 shocks in each of the 3 axes vertical to each other

 Free-fall

 to IEC 68-2-31

 -tested with

 height of fall 50 mm

Electromagnetic Compatibility (EMC) Noise Immunity

 Static electricity

 to IEC 801-2

 (discharge on all parts that are accessible to the operator during normal operation)

 -Test voltage

 2.5 kV

 (relative humidity 30 to 95%)

 Radiated electromagnetic

 to IEC 801-3

 field test

 field strength 3 V/m

 Fast transient burst

 to IEC 801-4, class III

 Power supply

 modules

 -Supply voltage 24 V DC

 1 kV

 -Supply voltage 115/230 V AC

 2 kV

 -Analog input/output modules

 1 kV

 -Digital input/output modules

 for V = 24 V

 1 kV

 for V > 24 V

 2 kV

 Communications

 interface

 1 kV

 Emitted interference

 to VDE 0871 Limit value class A

IEC/VDE Safety Information

 Degree of protection

 to IEC 529

 -Type

 IP 20

 -Class

  to IEC 536

 Insulation rating

 to VDE 0160

 -between electrically

 (05. 1988)

 independent circuits

 and

with circuits connected to a central grounding

 point

 to VDE 0160

 -between all circuits

 (05. 1988)

 and

 a central grounding point

 (standard mounting rail)

 to VDE 0160 (05. 1988)

 Test voltage

 Sine, 50 Hz

 for a rated voltage

 Vinput of the circuits (AC/DC)

 Vinput = 0 to 50 V

 500 V

 Vinput = 50 to 125 V

 1250 V

 Vinput = 125 to 250 V

 1500 V
