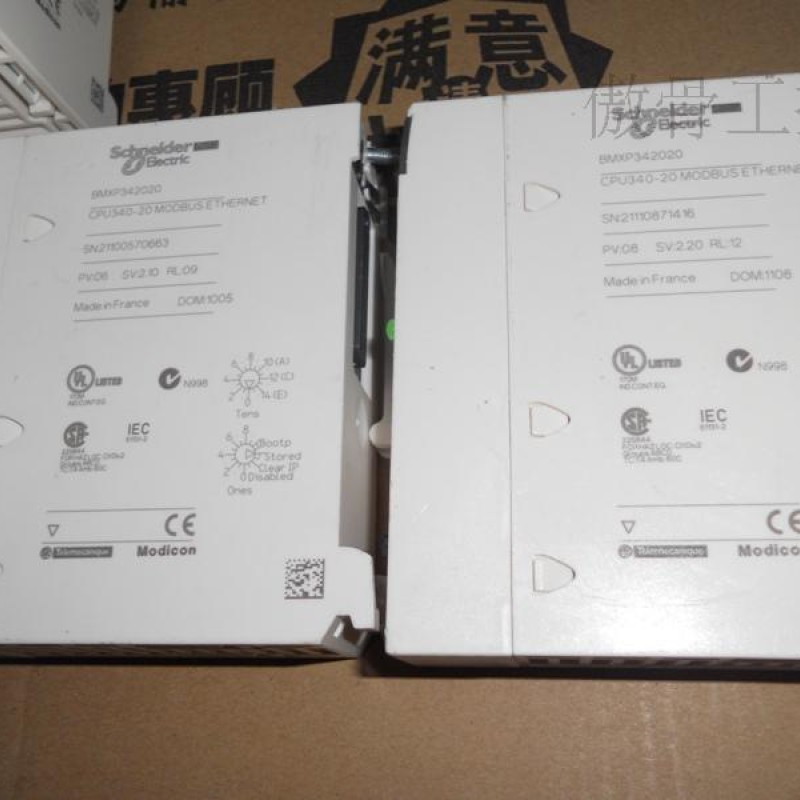

BMXP342020 Schneider PLC Processor Module M340 Ethernet Original Brand NEW

Commercial Status

Commercialised

Range of product

Modicon M340 automation platform

Product or component type

Processor module

Concept

CANopen
Transparent Ready

Number of racks

4

Number of slots

11

Discrete I/O processor capacity

704 I/O single-rack configuration
1024 I/O multi-rack configuration

Analogue I/O processor capacity

66 I/O single-rack configuration
256 I/O multi-rack configuration

Number of application specific channel

36

Monitoring

Event counters Modbus
Diagnostic counters Modbus

Control channels

Programmable loops

Integrated connection type

USB port 12 Mbit/s
Non isolated serial link RJ45 Modbus master/slave RTU/ASCII asynchronous in baseband RS485 half duplex 0.3...19.2 kbit/s 1 twisted shielded pair
Non isolated serial link RJ45 Modbus master/slave RTU/ASCII asynchronous in baseband RS232C half duplex 0.3...19.2 kbit/s 1 twisted shielded pair
Non isolated serial link RJ45 character mode asynchronous in baseband RS485 half duplex 0.3...19.2 kbit/s 1 twisted shielded pair
Non isolated serial link RJ45 character mode asynchronous in baseband RS232C full duplex 0.3...19.2 kbit/s 2 twisted shielded pairs
Ethernet TCP/IP RJ45 10/100 Mbit/s 1 twisted pair

Communication module processor

4 AS-Interface module
2 Ethernet communication module

Embedded communication service

SNMP network administrator, Ethernet TCP/IP
Rack Viewer, Ethernet TCP/IP
Modbus TCP messaging, Ethernet TCP/IP
Data Editor, Ethernet TCP/IP
Bandwidth management, Ethernet TCP/IP

Port Ethernet

10BASE-T/100BASE-TX

Number of devices per segment

0...32 Modbus
0...32 character mode

Number of devices

2 point-to-point Modbus
2 point-to-point character mode

Bus length

0...15 m Modbus point-to-point
0...15 m character mode point-to-point
0...1000 m serial link isolated Modbus segment
0...1000 m serial link isolated character mode segment
0...10 m serial link non isolated Modbus segment
0...10 m serial link non isolated character mode segment

Tap links length

0...40 m serial link isolated Modbus segment
0...40 m serial link isolated character mode segment
0...15 m serial link non isolated Modbus segment
0...15 m serial link non isolated character mode segment

Number of addresses

0...248 Modbus
0...248 character mode

Requests

504 data bytes per ASCII request Modbus
252 data bytes per RTU request Modbus
1 K data bytes per request character mode

Control parameter

One LRC on each frame (ASCII) Modbus
One LRC on each frame (ASCII) character mode
One CRC on each frame (RTU) Modbus

Memory description

Supplied memory card (BMXRMS008MP) for activation of standard web server, class B10
3584 kB internal RAM for program constants and symbols
256 kB internal RAM for data
4096 kB internal RAM
Supplied memory card (BMXRMS008MP) for backup of programs, constants, symbols and data

Maximum size of object areas

32634 %Mi located internal bits
256 kB unlocated internal data

Default size of object areas

512 %Mi located internal bits
256 %KWi constant words located internal data
1024 %MWi internal words located internal data

Application structure

1 cyclic/periodic master task
1 periodic fast task
64 event tasks
No auxiliary task

Execution time per instruction

1.16 µs floating points
0.25 µs single-length words
0.17 µs double-length words
0.12 µs Boolean

Number of instructions per ms

8.1 Kinst/ms 100 % Boolean
6.4 Kinst/ms 65 % Boolean + 35 % fixed arithmetic

System overhead

0.7 ms master task
0.13 ms fast task

Current consumption

95 mA 24 V DC

Supply

Internal power supply via rack

Marking

CE

Status LED

1 LED yellow activity on Modbus (SER COM)
1 LED red processor or system fault (ERR)
1 LED red memory card fault (CARD ERR)
1 LED red I/O module fault (I/O)
1 LED red data rate (ETH 100)
1 LED green status of Ethernet network (ETH STS)
1 LED green processor running (RUN)
1 LED green activity on Ethernet network (ETH ACT)

Product weight

0.205 kg
